一、 概述

智能變電站無線避雷器泄漏電流在線監測系統采用WSN技術，利用太陽能供電，自動測量泄漏電流并計算阻性電流。該傳感器自帶液晶顯示屏，可直觀查看各項電流指標數據，并可以將數據通過無線方式上傳到控制主機，實現遠程監控的目的。

二、 應用拓?fù)?/span>

無線避雷器泄漏電流在線監測系統由無線避雷器泄漏電流傳感器、電壓相位傳感器、無線數據傳輸基站、控制主機（工控機）組成。無線避雷器泄漏電流傳感器用于在線監測避雷器泄漏電流的總電流、諧波電流（基波電流、三次諧波電流）、阻性電流和避雷器雷擊動作次數等參數。這些參數會同步顯示在LED上，該儀器集微電流傳感器與計數器為一體，穿心在避雷器接地回路中。

電壓相位傳感器（WPS）始終監測電網電壓信號，同時將電壓信息通過無線信號發送到基站。最終，各類數據經過融合、過濾、綜合后經由數據傳輸基站傳送給控制主機。

控制主機存儲、分析這些數據，通過與事先設定的專家數據庫進行匹配識別，從而判定各個被測避雷器的質量狀態。在避雷器發生性能劣化到危險程度時發出警報，杜絕避雷器爆炸事故的發生。

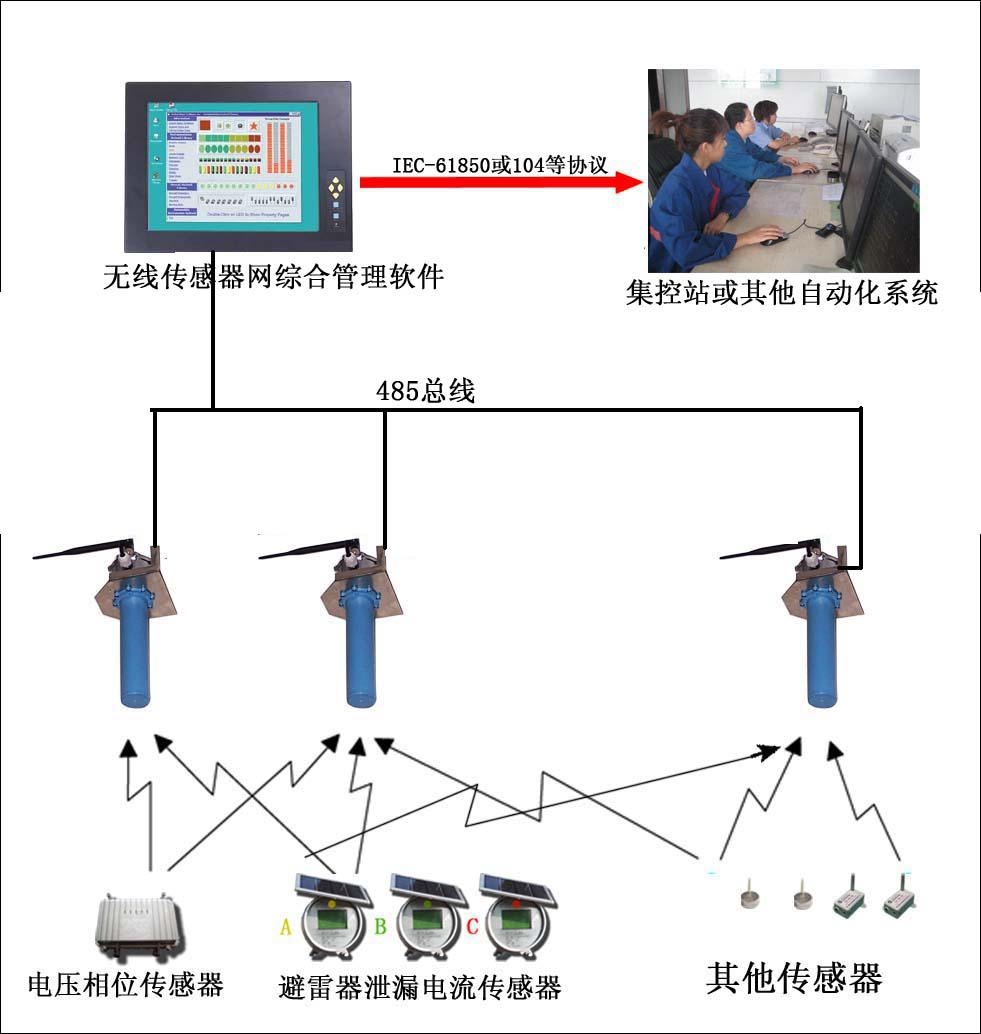

圖1無線避雷器泄漏電流在線監測系統拓?fù)鋱D

三、 系統主要特點

2 實時在線測量避雷器泄漏電流的總電流、三次諧波、阻性電流、雷擊動作次數；

2 遠程和現場兩種查看模式，方便實時監控和巡檢；

2 太陽能供電模式，整個壽命周期無需進行人工維護；

2 空曠地400米的無線通訊距離，保證了整個變電站的信號覆蓋；

2 避雷器泄漏電流傳感器以穿心方式安裝，與避雷器、控制室無直接物理聯系；

2 防水設計，保證了露天使用的安全性。
